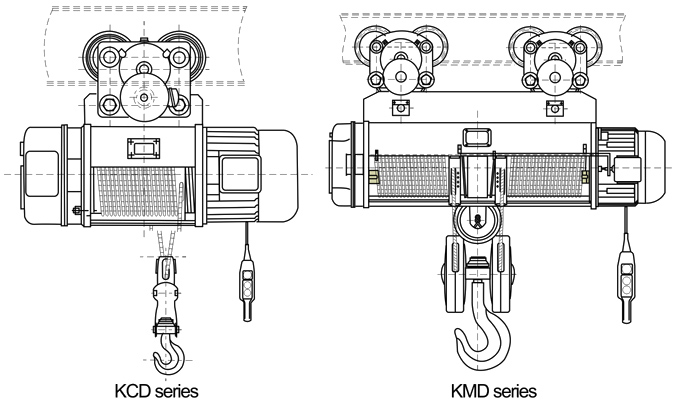

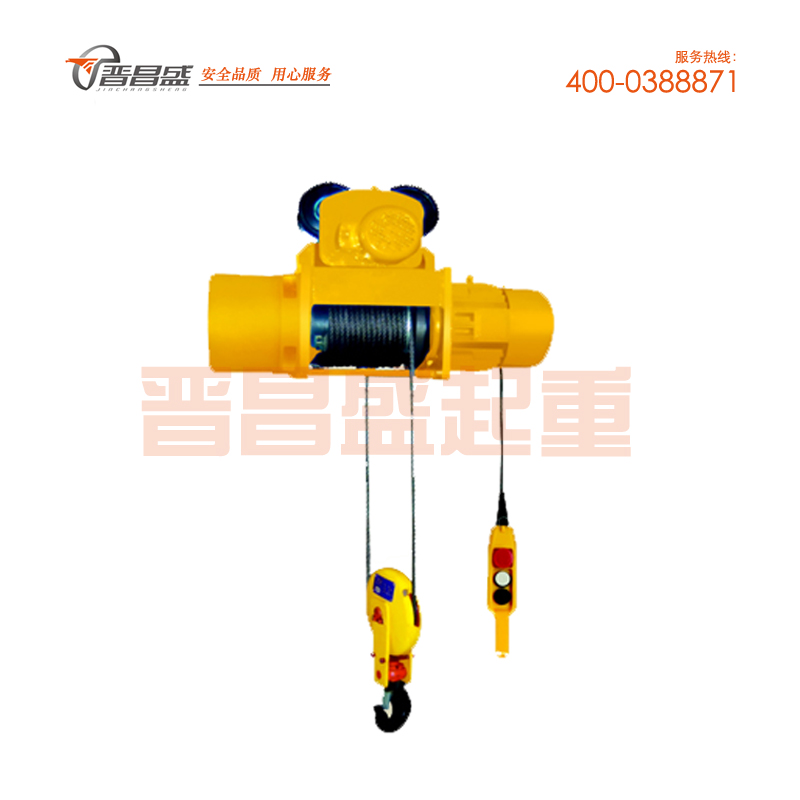

KMD系列電動葫蘆徹底解決了電動葫蘆沖頂、導繩器脆裂、鋼絲繩亂繩、減速器漏油、電氣故障頻繁等一系列問題的改進型電動葫蘆。
采用重錘限位，結構簡單，動作可靠。解決了限位桿檔塊滑脫、斷火限位器動作不可靠等因素引起的電動葫蘆沖頂現象。
防亂繩導繩器，有效防止上升、下降過程中出現鋼絲繩亂纏繞現象，可保證在沒有吊鉤作用力的情況下，鋼絲繩能通暢地從導繩器出繩口中排出而不亂繩。導繩螺母采用整對分結構，彈簧自動調節松緊，經久耐用。
| 型號 | KMD-0.5T--KMD-16T | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 重量 | 2 | 3 | |||||||||||
| 起升高度 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | |
| 起升速度常數 (慢速)(m/pm) | 8 (0.8) | ||||||||||||
| 運行速度(m/pm) | 20 (30) | ||||||||||||
| 綱絲繩 | 繩直徑 | 11 | 13 | ||||||||||
| 絲直徑 | 0.5 | 0.6 | |||||||||||
| 結構形式 | D-6 x37+1 | ||||||||||||
| 工字鋼軌道型號 米(GB706-65) | 20a~32c | ||||||||||||
| 環形規格到最小半徑 (m) | 2 | 2.5 | 3 | 4 | 2 | 2.5 | 3 | 4 | |||||
| 起升電動機 | 產品型號 | ZDI31~4 (ZDSI0.8/4.5) | ZDI32~4 (ZDSI0.8/4.5) | ||||||||||
| 容量 千瓦(k/w) | 3 (0.4/3) | 4.5 (0.8/4o.5) | |||||||||||
| 轉速 (r/m) | 1380 | ||||||||||||
| 相數 | 3 | ||||||||||||
| 電壓 (V) | 380 | ||||||||||||
| 電流 (A) | 7.6 (1.25/7.6) | 11 (2.4/11) | |||||||||||
| 頻率 (c/s) | 50 | ||||||||||||
| 運行電動機 | 產品型號 | ZDYI12~4 | |||||||||||
| 容量(k/w) | 0.4 | ||||||||||||
| 轉速 (r/s) | 1380 | ||||||||||||
| 相數 | 3 | ||||||||||||
| 電壓(V) | 380 | ||||||||||||
| 電流 (A) | 1.25 | ||||||||||||
| 頻率(c/s) | 50 | ||||||||||||
| 接合次數 (t/ph) | 120 | ||||||||||||
| 工作制度 (JC%) | 25% | ||||||||||||
